Ficha técnica



Año del estudio: 2014

Supeficie: 8.047 m2

Mandante: Adidas via Departamento de Ingeniería Mecánica, ARUP NY.

Ubicación:  Nuremberg, Alemania.

Contenido del estudio: El encargo tiene por objeto comparar grados de transparencia en la superficie de techumbre de un edificio de oficinas planta libre. Se evalúan tres casos:

Caso Base o 1: 0% de transparencia.

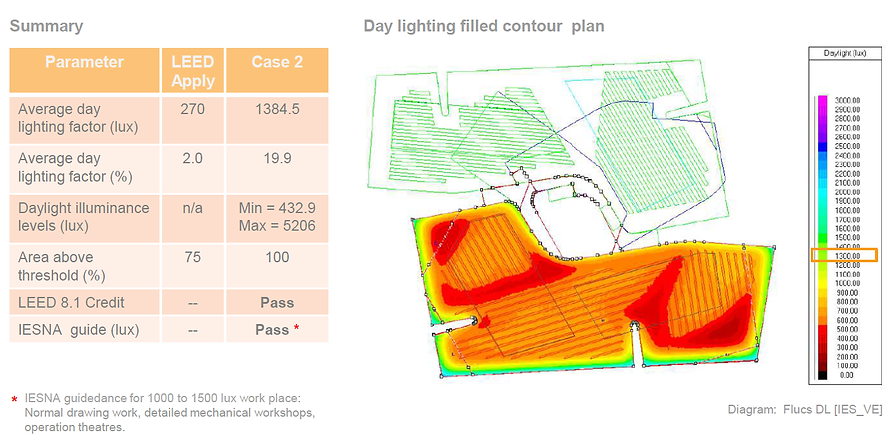

Caso 2: 13% de transparencia.

Caso 3: 27%.de transparencia.

Consideraciones:

LEED 2009 IEQ Credit 8.1: Más del 75% del área de piso debe estar por encima del umbral de 25 fc o 270 Lux.

IESNA: Niveles de brillo recomendados para áreas de trabajo de lectura de 50fc o 500 Lux

Parámetros usados para cada caso:

Iluminancia: Horizontal Planear

Plano de trabajo: 0.8 m

Margen: 0,15m o 6" (Calidad media de reflexión)

Modelo de cielo:CIE cielo despejado, Sept.21.

Hora de cielo: 9:00 hr y 15:00hr

Configuración horizontal: 2090 Lux o 380 fc.

Tipo de acristalamiento: Doble de baja emisividad (6mm + 6mm )

U= 3.247 W/m2K

VLT = 0.78 o 78%

Revisor de resultados: Stephen Lasser, PE Associate Principal, Departamento de Ingeniería Mecánica, ARUP NY.
